admin 老式万用表怎么用 老式万用表的使用方法

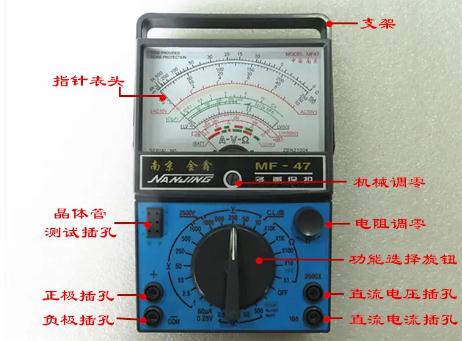

指针万用表使用方法图解
一、用指针式万用表测量电阻 ，电阻测量方法如下：
1、首先进行机械调零，将表针调整到左零位置，如下图
2、将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中；
3、对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。
4、测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。如果指针太靠左那么需要换一个稍大的量程。如果指针太靠右那么需要换一个稍小的量程。直到指针落在表盘中部。（因为表盘中部区域测量更精确）。读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。
二、用指针万用表测量直流电压
将功能旋转到直流电压挡， 选择合适的量程。当被测电压数值范围不清楚时，可以选用较高的量程挡，不合适时再逐步选用低量程挡，使指针停在满刻度的2/3为宜。把万用表并接到被测电路上，红表笔接测电压的正极，黑表笔接被测电压的负极。不能接反，如果接反了万用表指针将会向左偏转，如下图所示。
1、把转换开关拨到流电压挡，估计待测电压值，如果不确定待测电压值的范围需选择最大量程，待粗测量待测电压的范围后改用合适的量程。
2、将万用表并接到待测电路上，黑表笔与被测电压的负极连接，红表笔与被测电压的正极连接。
3、读数，这个要取决于你的量程以及指针的偏转， 如下图测量的为充电宝电池（18650)。由图可知本次测量所选用的量程为0—10V，共10格因此本次测量的读数为4.2V。
三、用指针万用表测量直流电流
1、把转换开关拨到直流电流挡，估计待测电流值，选择合适的量程，如果不确定待测电流值的范围需要选择最大量程，待粗测量待测电流的范围后改用合适的量程；
2、断开被测电路，将万用表串接到被测电路中，不要将极性接反。
3、根据指针稳定时的位置及所选量程，正确读数。读出待测电流值的大小，如下图万用表的量程为5mA，指针走了一格多，因此本次测量的电流值为1.2mA 。
四、指针万用表二极管的测量正向电阻测量法
1、首先将功能旋钮拨到欧姆档，选择合适的量程，进行欧姆调零。
2、将被测二极管两引脚擦拭干净，将万用表红黑两表笔分别接触到两引脚，如此时指针偏转则表明黑表笔所接为该二极管的正极，红表笔所接为该二极管的负极（因为欧姆档使用万用表内部电池供电，电池所接的正极正是万用表的黑表笔插孔，负极接的正是万用表的红表笔插孔）如果表盘并未偏转则将两表笔调换后再次测量及可。
3、读数，读数方法和电阻读数方法一样，表所测量的值为该二极管的正向电阻。
五、使用指针万用表(hFE)功能测量三极管
1、首先我们将万用表功能旋钮拨到Rx10（hFE）档，将红黑两表笔短接进行欧姆调零，以确保读数的精准；
2、将待测三极管分别插如表体的两个（hFE）三极管插孔一个为NPN三极管插孔一个为PNP三极管插孔，直到表针向右偏转的时候停下进行读数。
3、读数，表针偏转时我们所插如的孔所标注的类型就是该三极管的类型，三个孔所标识的字母就是三极管的三个电极，分别为cbe（集电极，基极，发射极）表盘中(hFE)所指的读数为该三级管的放大系数。
如下图所示，由图可知该三极管为NPN型，引脚排列为ebc（发射极，基极，集电极），该三极管的放大系数为300。
指针式万用表使用时的注意事项
1、如果长时间不用时，需要将电池取出，以免电池漏液腐蚀表内器件。
2、测量电流于电压时不能拨错档位，如果误用电阻档或电流档测量电压，极容易将万用表烧毁。
3、测量电流和电压时，要注意正负极性，发现表针反转则应立即调换表笔，以免表针的损坏
4、如果不知道被测电流或电压的范围，应采用最高量程，然后更据测出的大致范围改换小量程来提高精度，避免将万用表烧毁
5、在测量是万用表需要水平放置，以免应为倾斜而造成的误差。磁场变化同样会影响测量结果，测量时请注意。
6、在万用表对待测物进行检测时，不能用手去触摸表笔的金属部分，因为人是导体会分走一部分电信号使测量数据失真，这样对人体一样是不安全的。
7、不能在测量的同时进行档位的转换，尤其是在高电压或大电流的测量情况下更要注意，否则可能损坏万用表。如需要换挡，需要断开表笔，换挡后再从新测量。
